미국 Mercotac 수은슬립링 M430K 사용 시 주의사항 및 전용 액세서리 설명

히터롤의 전원+신호

동시 공급용으로 다양한 산업의 히터롤에

많이 사용되고 있는 슬립링인

미국 Mercotac 사의 M430K에 대한

구매 전 확인사항,

특히 M430K의 2가지 전용 액세서리에 대한

차이점을 집중적으로 안내드리고자 합니다.



자, 그럼 M430K를

언박싱부터 해보겠습니다!

M430K는 이렇게 각 개별

포장이 되어 있습니다.

가장 큰 이유는 슬립링을 떨어뜨렸을 때

충격으로부터 보호할 수 있도록,

그리고 보관이 용이하도록 함에

큰 목적이 있습니다.

박스의 측면을 보시면

위 방향으로 화살표가 그려져 있으며

STORE UPRIGHT라고 명기되어 있습니다.


네 그렇습니다.

해당 슬립링을 보관하실 때에는

화살표 방향이 반드시 위를 향하도록

보관하셔야 합니다.

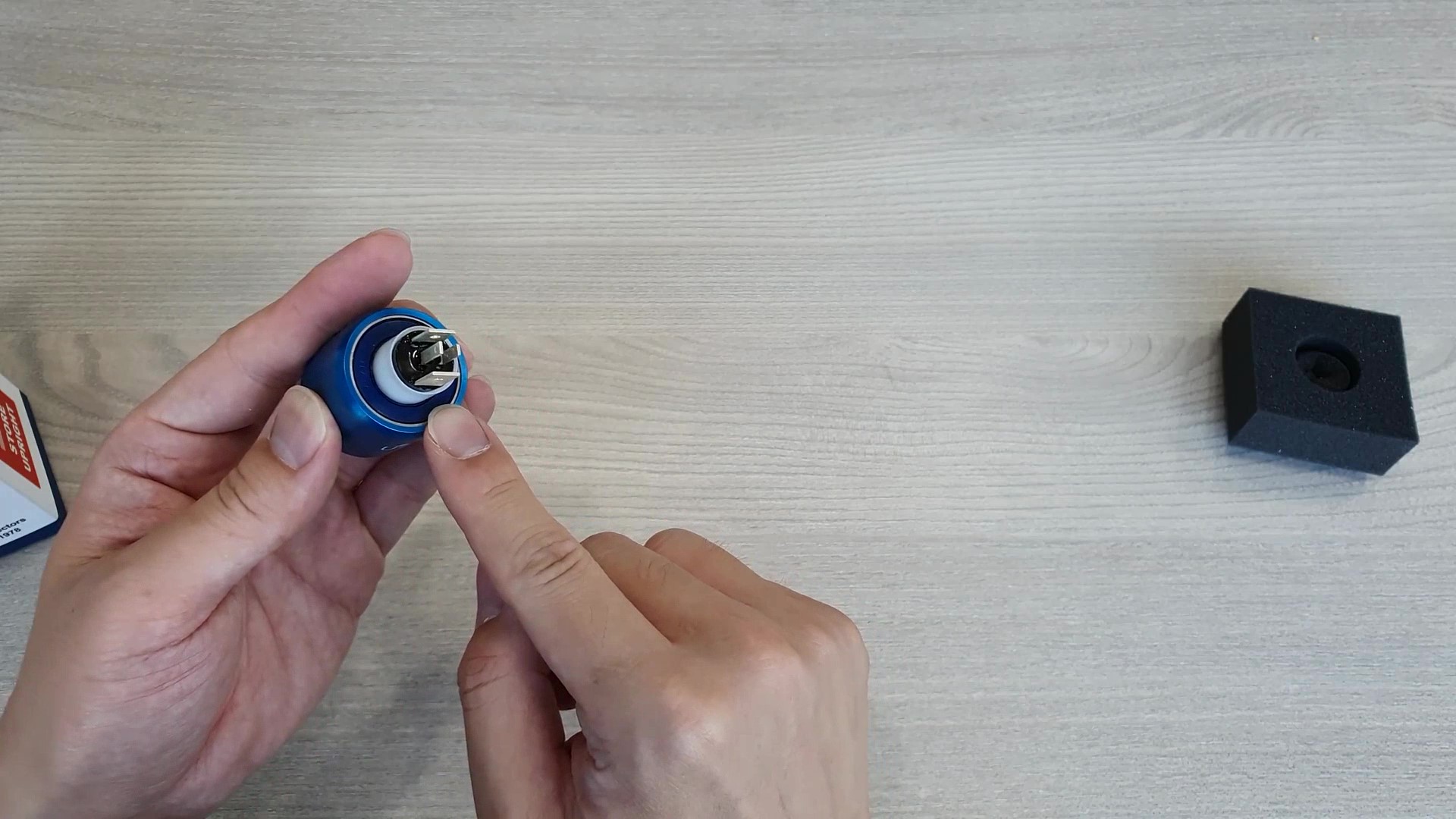

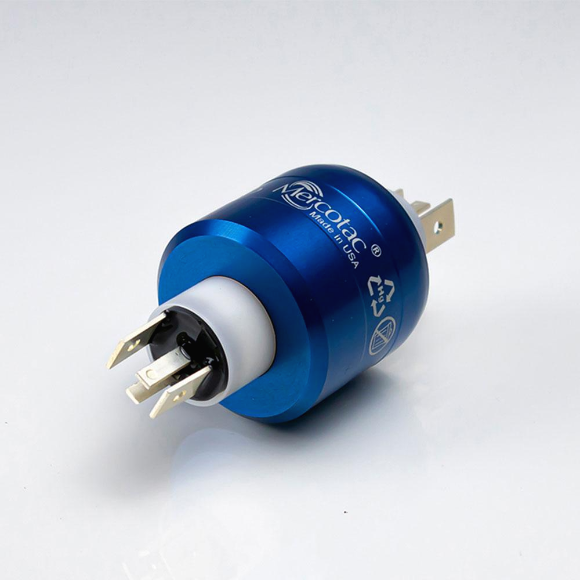

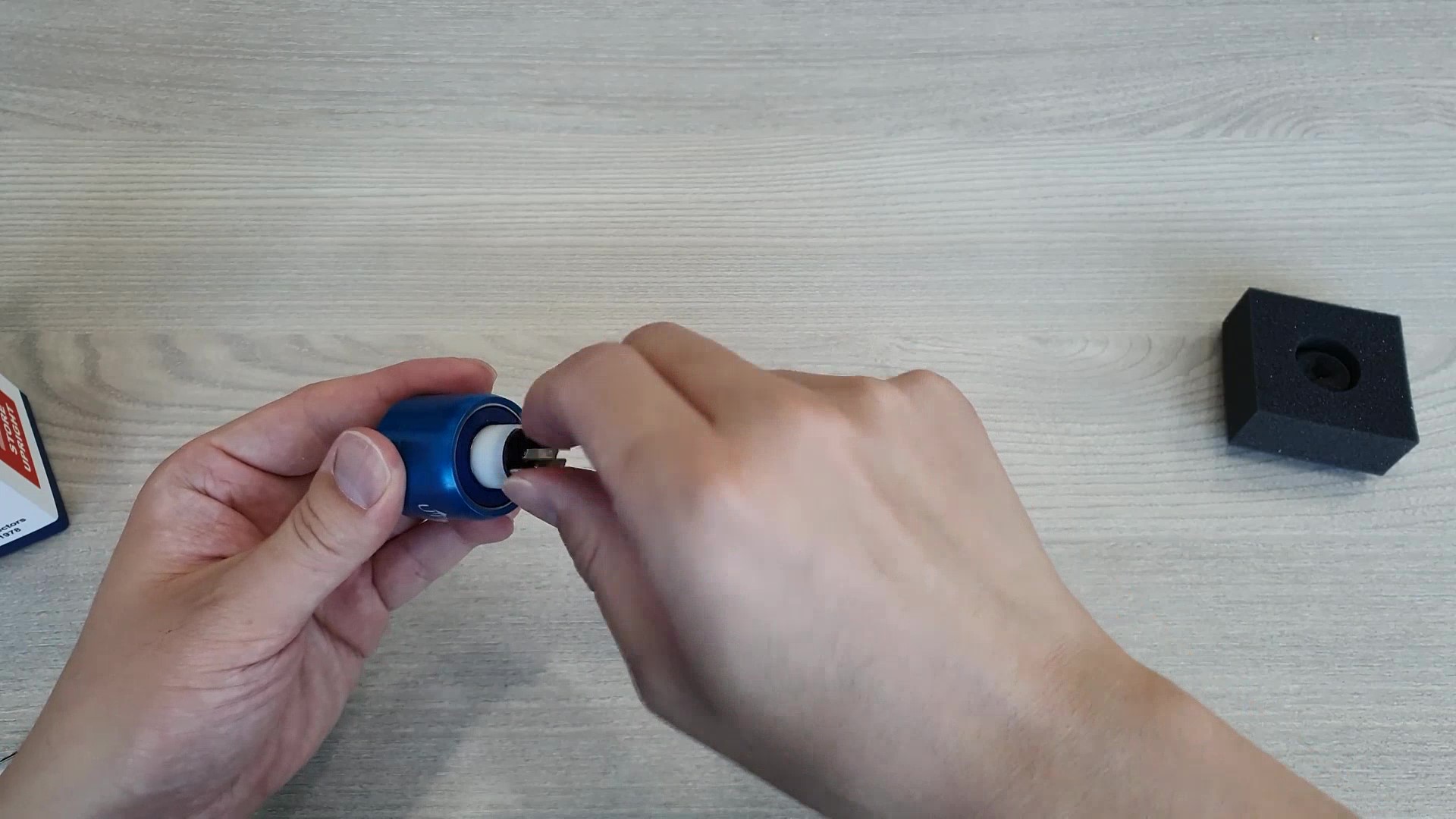

이렇게 M430K를 꺼내어보시면

몸체에 품번 M430K가 있으며

그 아래에는 LOT 넘버가 기재되어 있습니다.

M430K가 품번이오니

M430K만 보시면 되겠습니다.

슬립링 몸체에도 화살표 방향과

UP이라는 글씨가 명기되어 있습니다.

만약 슬립링을 수직으로 세워 사용하신다면

반드시 화살표 방향이 위를 향하도록

설치해 주셔야 합니다.

그 이유는 바로 이 베어링의

아주 좁은 틈새로 윤활유가

세어 나올 수 있기 때문입니다.


아시다시피 윤활유는 슬립링을

베어링이 부드럽게 회전할 수 있도록

하는 역할을 하고 있으며, 각 슬립링에는

이 윤활유가 채워져 있습니다.


수평 장착 시에는 소량으로

세어 나올 수 있지만

수명에 큰 지장을 줄 정도는 아닙니다.


하지만 수직 사용 시 굳이 화살표 방향이

아래를 향하도록 사용하시면

회전을 하면서,

그리고 외부 온도마저 높다면

윤활유의 점도가 낮아지면서 윤활유가

크게 세어 나올 가능성이 큽니다.


그렇게 되면 회전이 점차 뻑뻑해지고

노이즈에 영향을 주게 되며

향후 사용 수명이 급격히

저하되오니 반드시

이를 유의해 주시기 바랍니다.

(※보관 시에도 마찬가지입니다.)

M430K는 이렇게 베어링 부가 회전부이며

회전 부를 돌려도, 회전 부를 고정시키고

고정부를 돌려도 됩니다.

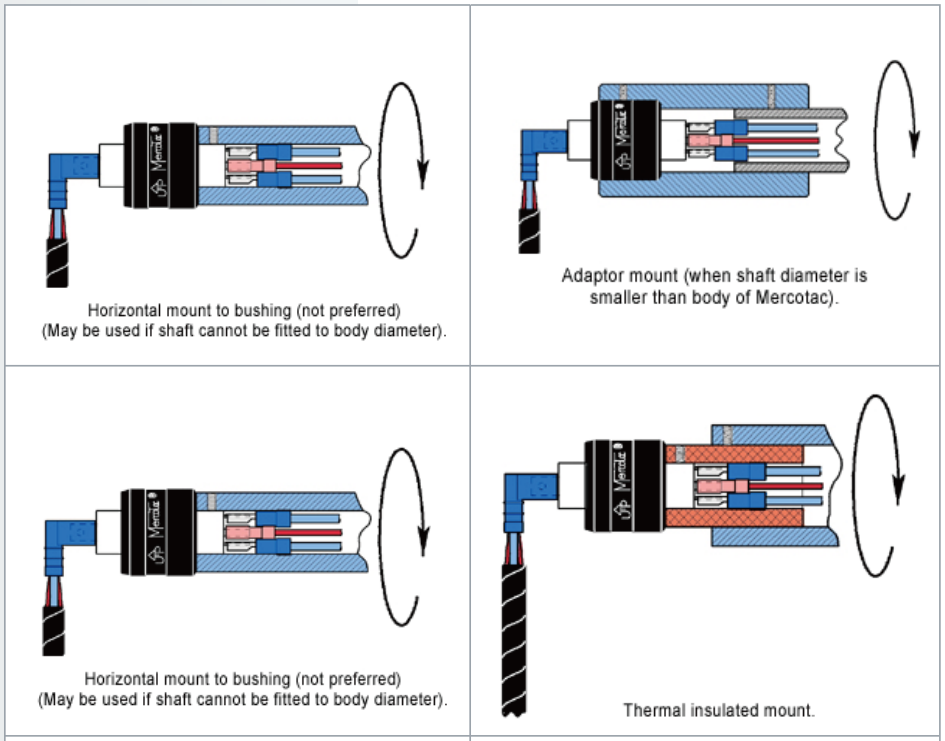

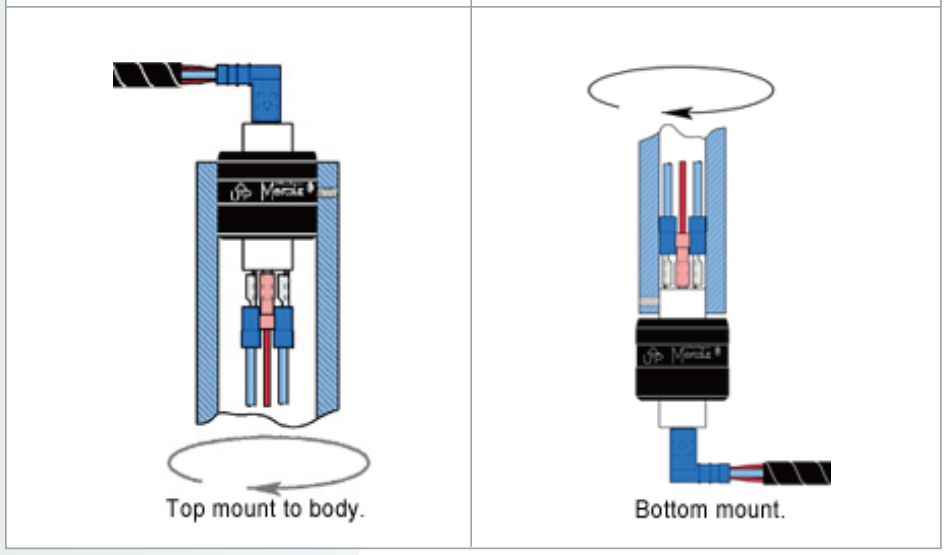

장착 방법은 다양하겠습니다만

아래의 그림대로 사용해 주시면 되겠습니다.

그럼, M430K의 액세서리에 대한

설명을 드릴 텐데요,

크게 아래의 2가지 타입의

액세서리가 있습니다.

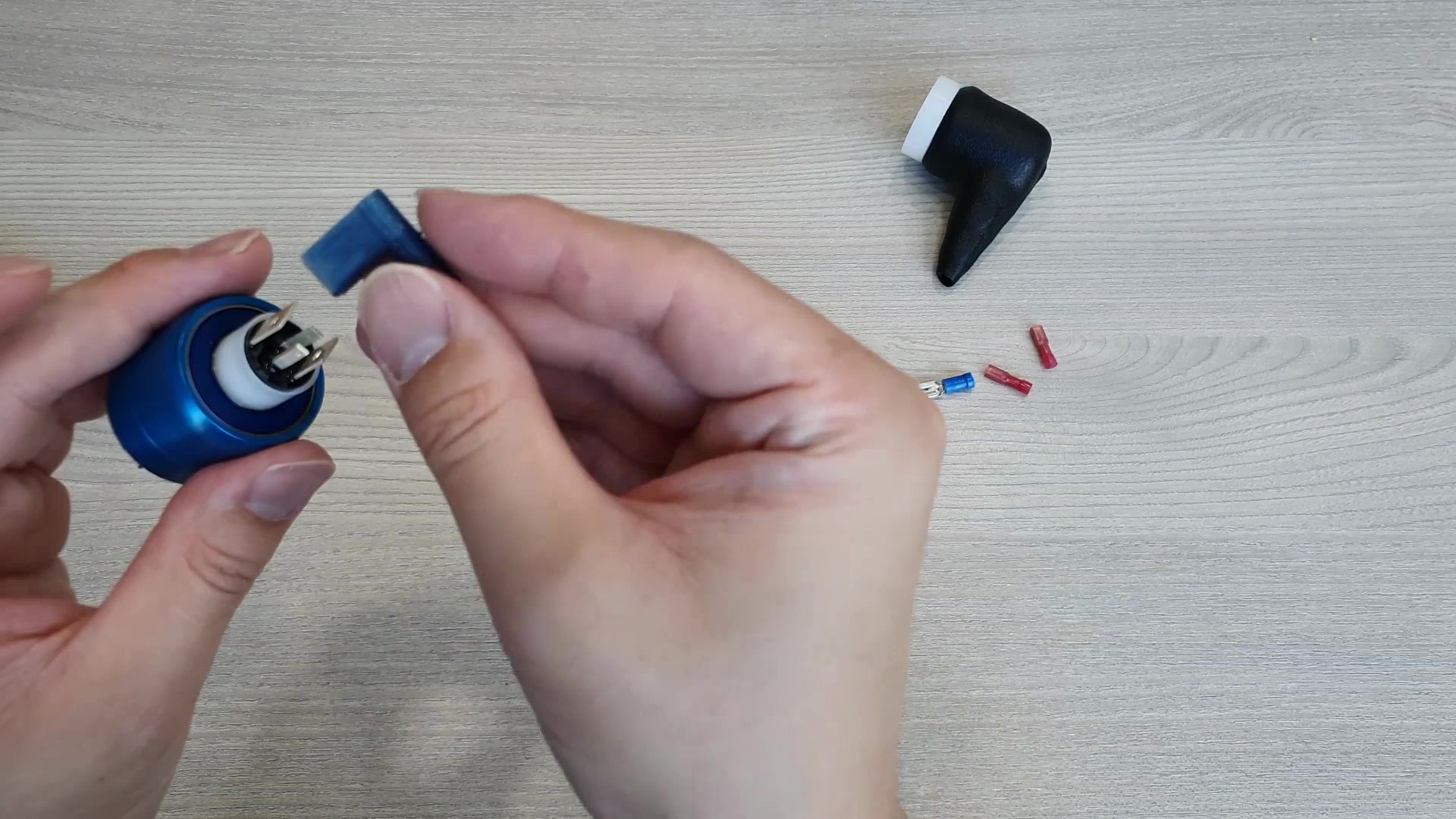

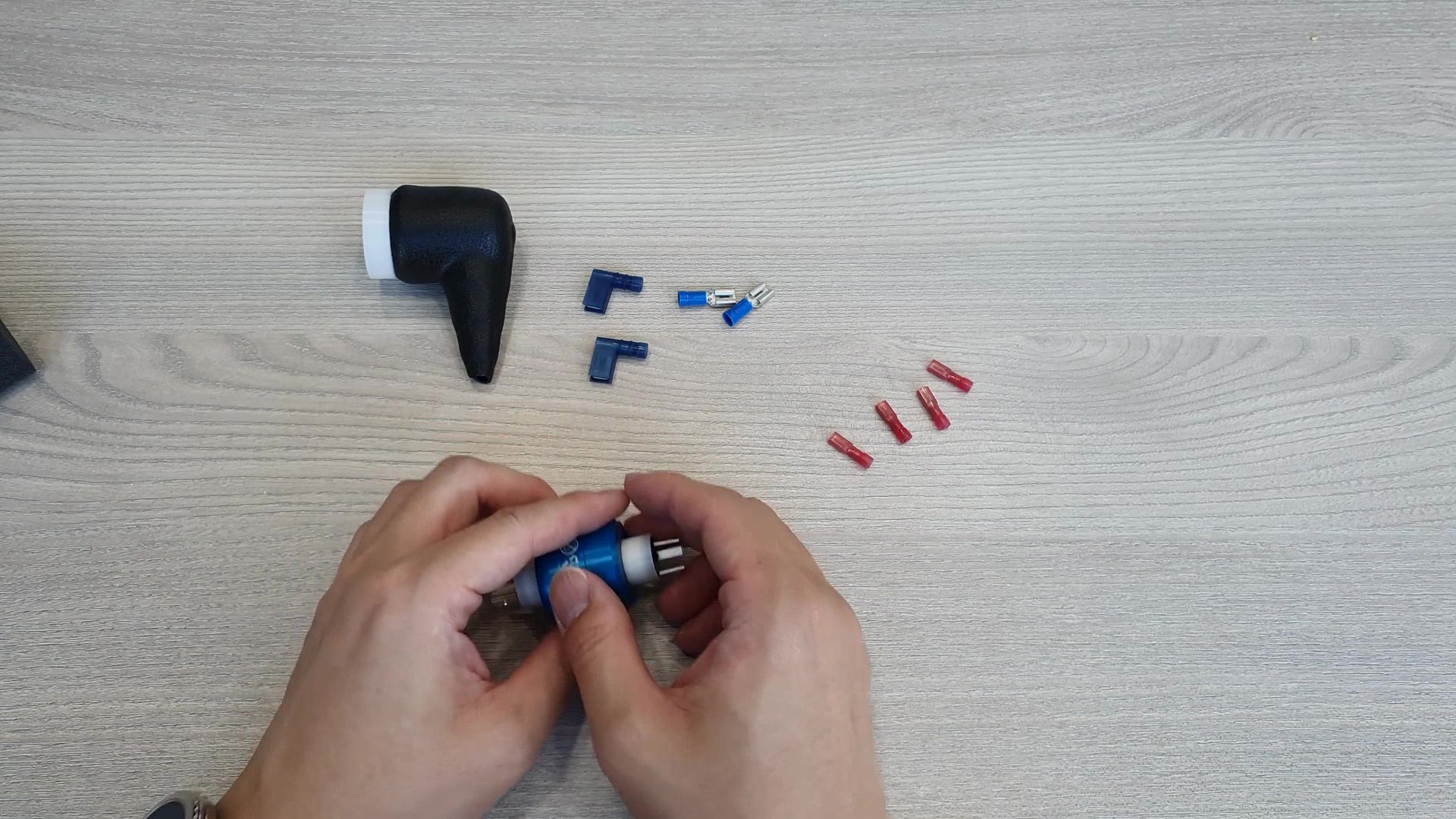

원하는 와이어 길이에 맞게

사용 가능한 액세서리 타입

57430 세트



57430세트는 가장 일반적이면서

범용적으로 사용되고 있는

액세서리 타입입니다.

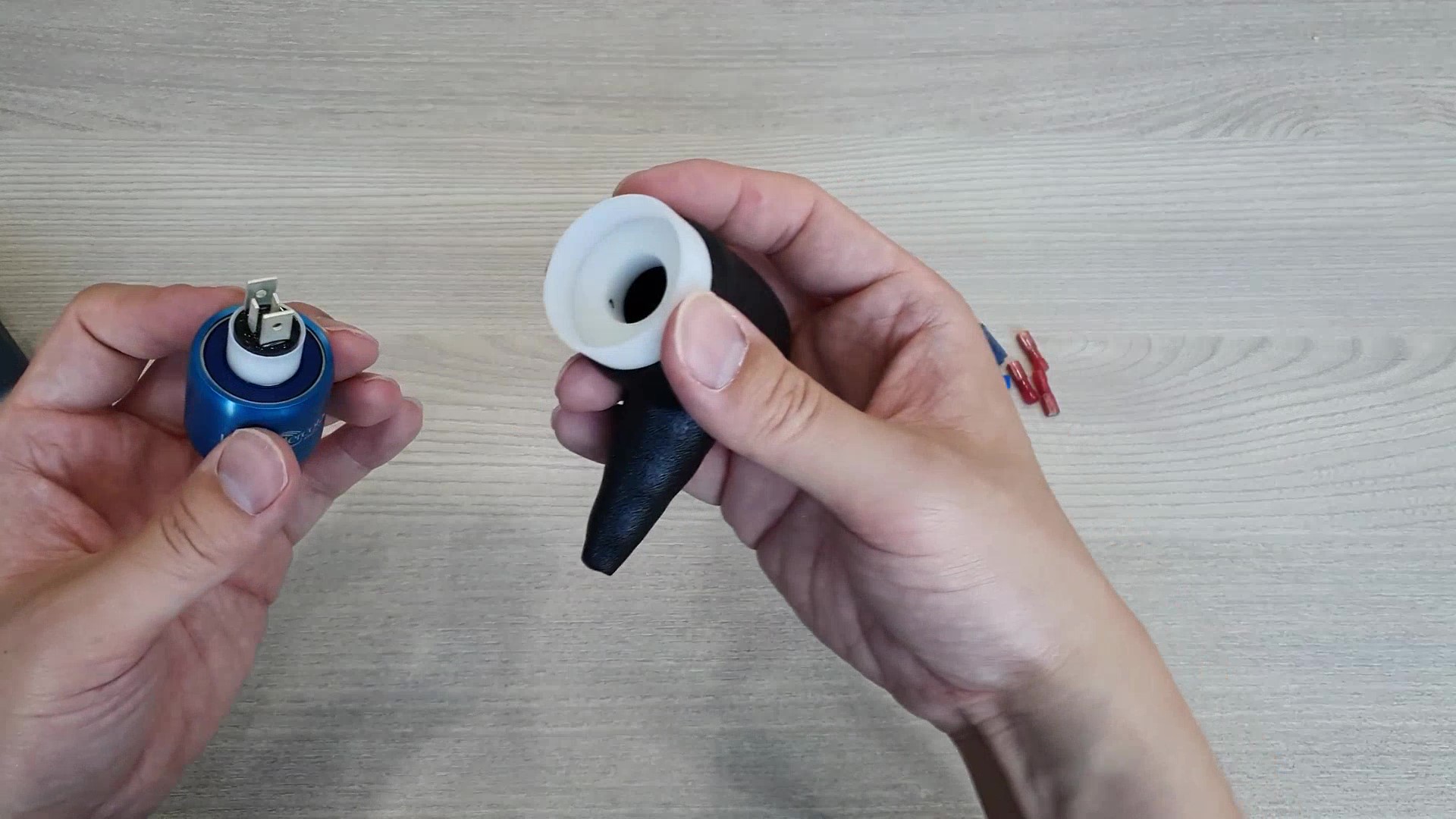

장점은 베어링에 유입될 수 있는

이물질들로부터 보호해 줄

bootkit인 57430이

베어링을 완전히 덮어준다는 점,


그리고 사용자의 환경에 맞는

와이어 길이를 핀 커넥터에 압착하신 후

슬립링 핀들에 연결하여

사용할 수 있다는 점입니다.

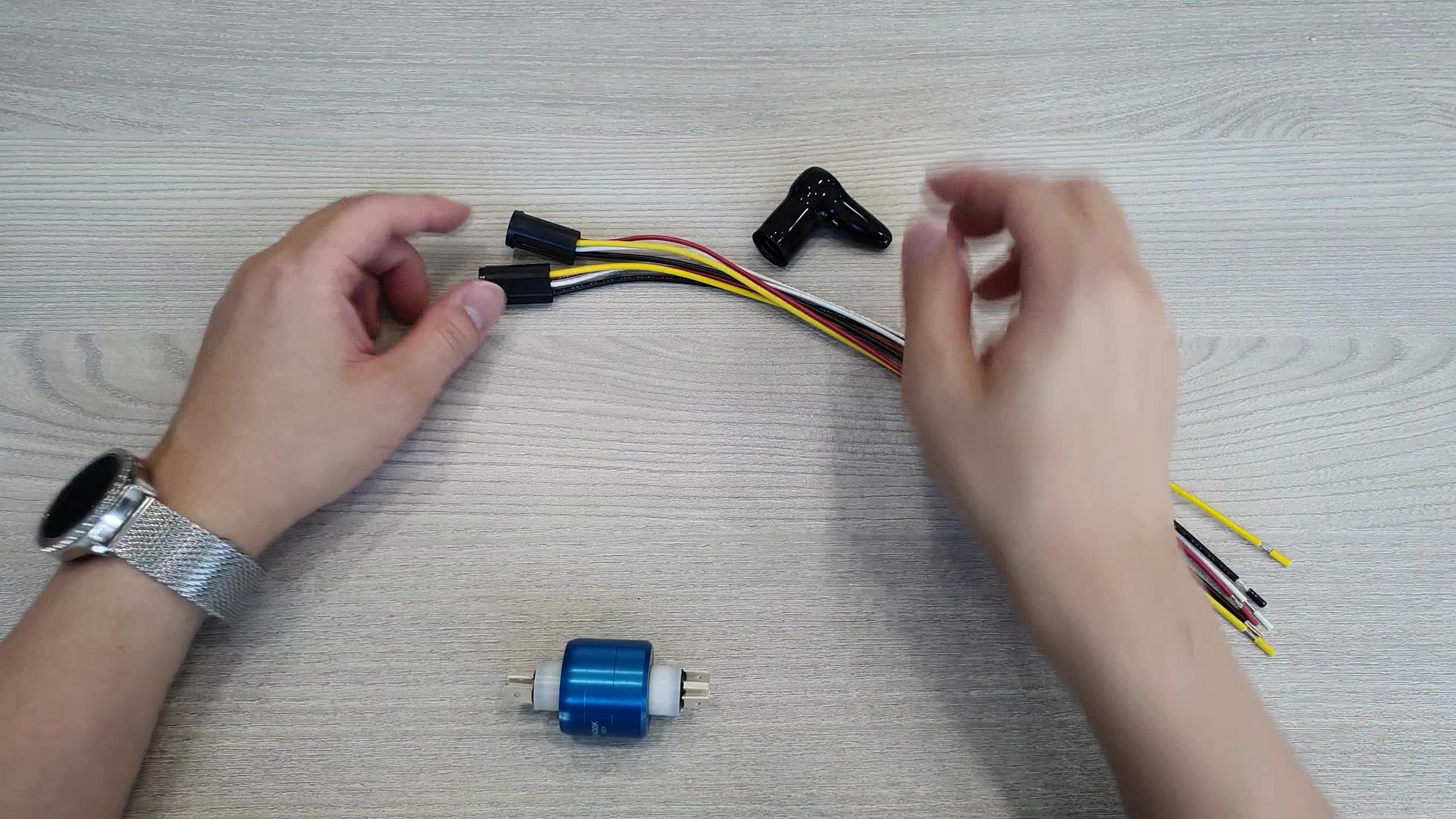

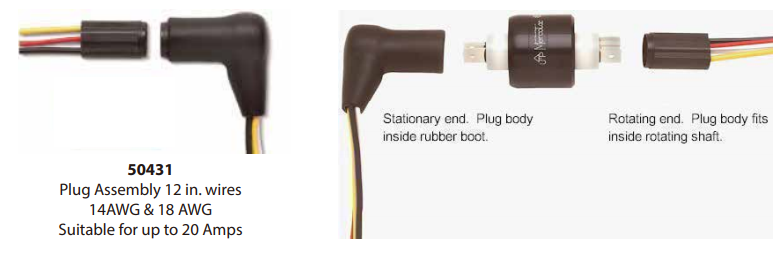

사용이 간편한 ASSY 액세서리 타입

50431세트



50431세트의 가장 큰 장점은

assy 타입으로 제작되어

사용 방법이 너무나도

간편하다는 점입니다.

위 사진과 같이 각 핀에 맞게

와이어링이 이미 다 되어 있으며

핀 구멍에 맞춰

끼워주시기만 하면 됩니다.

그렇기 때문에 향후 슬립링 교체주기에 맞춰

슬립링 몸체만 교체해 주셔도 되니

너무 편합니다.

(※단, 핀 이 끼워지는 단자가

헐거워지면 꼭 교체해 주셔야 합니다.)

하지만, 와이어가 14 & 18 AWG에

12인치 와이어로만

제작이 되어 나오기 때문에

변경 제작 대응이 어렵다는

단점이 있습니다.


따라서, 어떤 액세서리 타입이 가장 좋다고

단정 짓기는 어렵기 때문에

사용자의 환경에 따라

case by case로 액세서리 타입을

맞춰 사용하시는 게 좋습니다.



해당 내용을 한번에 편하게 보실 수 있도록

영상을 아래에 첨부해 드리겠습니다.

이상, M430K의 포스팅을

마치도록 하겠습니다.

봐주셔서 대단히 감사합니다.
