특수 도금장비에 딱! 1,200A 고전류도 거뜬한 특수 슬립링, ERG-1200-01

안녕하십니까. 산업용 부품에 관심이 많은 개인 블로거, 일론머스켓입니다 :)

오늘은 미국 Meridian Laboratory에서 개발한 고신뢰 회전 접지장치, ERG-1200-01 모델을 소개드리겠습니다.

본 제품은 특수 도금장비와 같이 고전류를 안정적으로 공급해야 하는 회전체 설비에 최적화된 솔루션으로, 유지보수 부담 없이 오랜 기간 일관된 성능을 제공합니다.

---

미국 Meridian Laboratory 소개

미국에 위치한 Meridian Laboratory는 1963년 설립된 글로벌 자동화 및 기계 부품 설계·제조 전문 기업입니다. 55년이 넘는 오랜 역사와 혁신을 바탕으로, 세계 유수의 대기업들이 신뢰하는 산업 자동화 및 모션 컨트롤 솔루션을 제공하고 있습니다.

Meridian Laboratory의 대표 제품은 ROTOCON 슬립링과 ML6 정밀 폴리우레탄입니다. ROTOCON 슬립링은 다양한 산업 현장에서 기계의 회전, 이동 등 복잡한 동작 제어를 위한 핵심 부품으로, 5,000가지 이상의 표준 모델과 맞춤형 설계로 고객의 까다로운 요구에 대응합니다. 일반적인 슬립링으로는 해결할 수 없는 환경에서도 탁월한 성능을 자랑합니다.

또한 ML6 정밀 폴리우레탄 제품은 케이블 산업, 우편 분류 시스템, 인쇄, 플라스틱 제조, 유리 생산, 항공기 조립, 구조용 호이스트 등 다양한 분야에서 드라이브, 브레이크, 아이들러 등 핵심 부품으로 사용되고 있습니다.

Meridian Laboratory는 단순히 제품만 제공하는 것이 아니라, 고객의 생산성 향상과 혁신을 위한 솔루션을 함께 제안하며, 전 세계 수많은 기업의 신뢰를 받고 있습니다. 프로젝트의 성공을 위해 최고의 품질과 기술력을 약속하는 Meridian Laboratory와 함께라면, 한 단계 높은 경쟁력을 확보할 수 있습니다. 아래의 링크를 통해 더 정확한 정보를 확인하실 수 있습니다.

https://www.meridianlab.com/rotocon-rotating-electrical-connectors/

ROTOCON Rotating Electrical Connectors | Slip Ring Alternatives



---

ERG-1200-01 주요 특징

ERG-1200-01 모델은 단일 회로 기반의 고전류 회전 접지장치로, 다음과 같은 특장점을 보유하고 있습니다:

• 최대 DC 전류: 1,200A, AC 60Hz 기준 900A 대응
• 연속 회전 속도: 최대 1,000RPM
• 접촉 저항: 1mΩ 이하로 전기 손실 최소화
• 정적 토크: 0.70 in-lbs 이하 (약 79.1 mNm)
• 304 스테인리스 하우징으로 높은 내구성과 내식성 제공
• 윤활유 불필요, 유지보수 없음
• 동적 저항 변화 거의 없음 (0~1,000RPM 범위 내)

최대 DC 전류	1,200A
최대 AC 전류 (60Hz)	900A
접촉 저항	< 1mΩ
최대 회전 속도	1,000 RPM
정적 토크	< 0.70 in-lbs
사용 온도	10~70°C (RoHS 준수 시)
하우징 재질	304 스테인리스 스틸
무게	약 4lbs (±15%)
유지보수	없음 (No Maintenance)



---

특수 도금장비 적용에 적합한 이유

도금장비는 보통 롤러나 회전체를 통해 전류를 공급하며, 전극 표면에 균일한 코팅을 형성하는 공정을 수행합니다. 이때 고속 회전과 고전류 전송이 동시에 이루어지며, 전기적 안정성과 접점 신뢰성 확보가 핵심입니다.

기존 브러시 타입 슬립링은 접점 마모, 발열, 윤활 문제로 인해 유지보수가 필수이며, 이로 인해 장비 정지 및 품질 저하 문제가 자주 발생합니다.

ERG-1200-01은 다음과 같은 점에서 특수 도금 공정에 매우 적합합니다:

• 고전류 연속 공급이 가능한 구조 (1,200A DC)
• 유지보수가 필요 없는 설계로 가동 중단 방지
• 고속 회전 시에도 접촉 저항 변화가 거의 없음
• 장비 내부 발열 최소화를 위한 방열 구조
• 편심 흡수 가능한 구조로 설치 유연성 확보

---

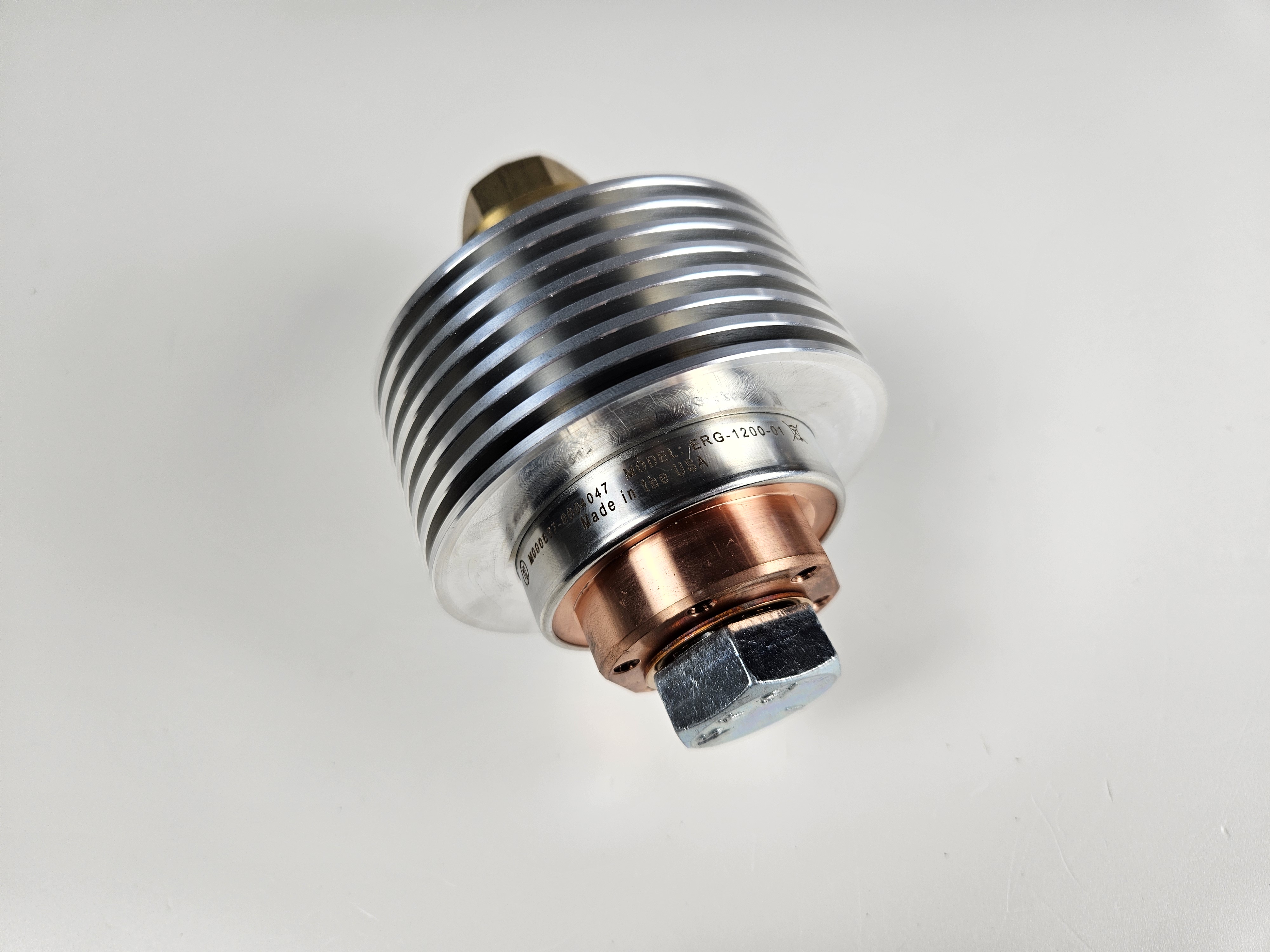

실물 이미지 및 구조 설명

ERG-1200-01은 바디 측 구리 단자와 샤프트 측 황동 연결면이 독립적으로 구성되어 있어, 회전 시에도 균일하고 안정적인 전류 흐름을 유지합니다. 또한 방열 핀 구조를 채택해 고전류 전송 중 발생하는 열을 효율적으로 분산시킵니다.

해당 제품은 고사양 제품인만큼 해당 제품 취급점의 상담이 반드시 필요한 제품입니다.

ERG-1200 시리즈는 현재 Meridian Laboratory의 대한민국 공식 대리점인 ㈜코비스(COVIS)를 통해 공급되고 있으며, 기술 검토, 도입 적용 상담, 견적 요청까지 모두 지원 가능하다고 합니다.

📞 070-8656-9010
✉ sales@covis.co.kr
🌐 www.covis.co.kr

주식회사 코비스
