볼베어링의 기본 개념 및 종류 소개

볼베어링의 기본 개념 및 종류 소개



볼베어링은 산업의 핵심 구성요소로서, 그 중요성은 높아지고 있습니다.
본 포스팅에서는 볼베어링의 기본 개념부터 시작하여, 올바른 볼베어링 선택을 위한 전문가의 조언과 최신 동향에 이르기까지, 볼베어링에 관한 모든 것을 다룰 예정입니다.

볼베어링이 어떻게 산업에 깊숙이 관여하고 있는지, 그리고 어떻게 우리의 일상과 연결되어 있는지 알아보고자 합니다.
또한, 볼베어링 시장에서 경쟁하고 있는 주요 업체들의 비교와 더불어, 기술의 최신 트렌드와 미래 예측에 대해서도 탐구할 것입니다. 볼베어링의 세계로 여러분을 초대합니다.

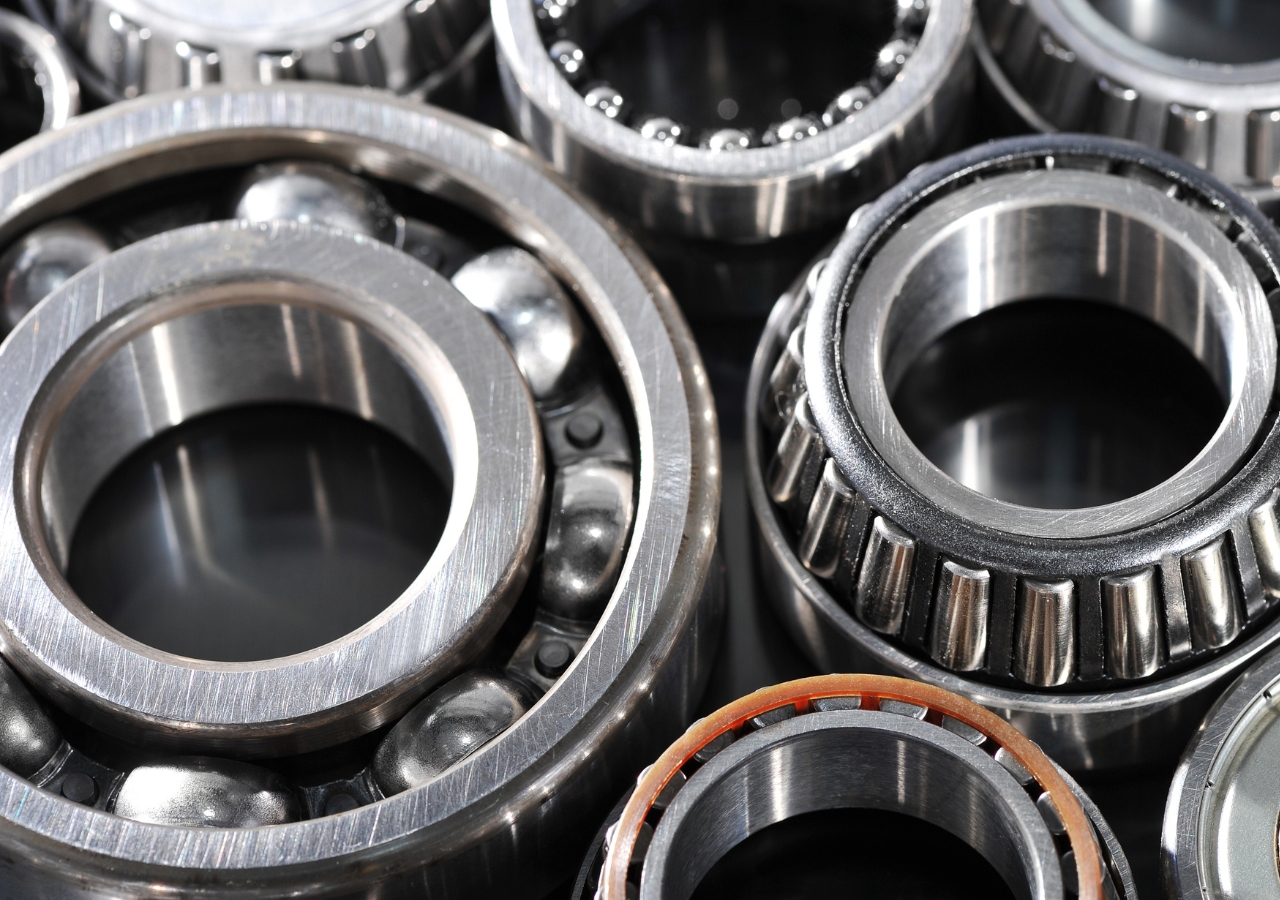

볼베어링의 기본 구성은 내륜, 외륜, 그리고 볼로 이루어져 있으며, 마찰을 줄이고, 부하를 지지하며, 정밀한 회전을 가능하게 하는 중요한 기능을 담당합니다.

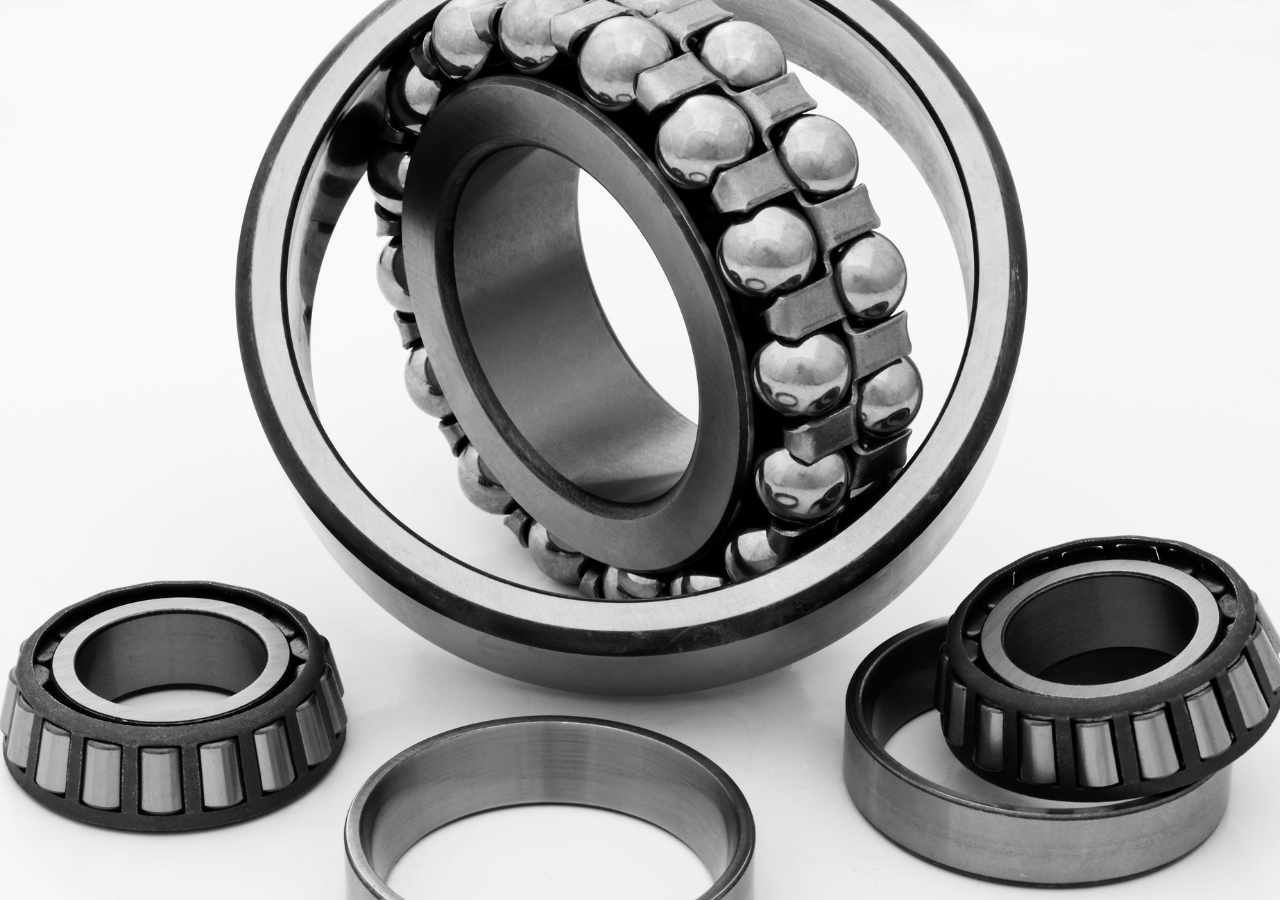

볼베어링은 다양한 유형이 있으며, 각각의 설계는 특정 응용 분야와 요구 사항에 맞춰져 있습니다. 가장 대표적인 유형으로는 깊은 홈 볼베어링, 각도 접촉 볼베어링, 자체 정렬 볼베어링, 그리고 추력 볼베어링이 있습니다.

깊은 홈 볼베어링은 다양한 부하 조건에서 사용할 수 있어 가장 널리 쓰이는 유형입니다.
각도 접촉 볼베어링은 특히 축 방향 하중을 견디는 데 적합하며, 자체 정렬 볼베어링은 축의 정렬 오류를 보정하는 능력이 있습니다. 추력 볼베어링은 주로 축 방향 하중, 즉 축과 평행한 방향의 하중을 견디도록 설계되었습니다.

베어링 유형	장점	단점
깊은 홈 볼베어링	고속 및 고하중에 적합, 간단한 설계, 다재다능(축방향 하중 처리 가능), 유지보수가 쉬움	축방향 하중 처리 능력에 한계, 정밀 응용에는 덜 적합할 수 있음
각도 접촉 볼베어링	높은 축방향 하중 처리 능력, 고속 회전에 적합, 정밀한 각도 조정 가능	라디얼 하중 처리에 비해 비용이 더 들 수 있음, 설치가 더 복잡할 수 있음
자체 정렬 볼베어링	샤프트의 정렬 오류를 허용, 설치가 용이, 다양한 응용 프로그램에 적용 가능	높은 속도나 높은 하중에는 덜 적합, 정밀도가 다소 낮을 수 있음
추력 볼베어링	높은 축방향 하중 처리, 낮은 마찰계수, 콤팩트한 설계 가능	라디얼 하중을 거의 지지하지 못함, 고속 회전에는 적합하지 않을 수 있음



산업 현장에서 볼베어링은 광범위하게 적용됩니다. 자동차 엔진, 풍력 터빈, 의료 기기, 그리고 전기 모터 등 다양한 회전 장비에서 볼베어링은 원활한 운동과 정밀도를 제공하며, 전체 시스템의 효율성을 향상시킵니다.

볼베어링을 선택할 때는 부하 용량, 속도 한계, 정밀도 등급, 그리고 차원적 정확도와 같은 기술적 요소를 고려해야 합니다. 또한, 작동 환경에 따른 내열성, 내부식성, 그리고 윤활 요구 사항도 중요합니다. 볼베어링의 재질 선택 또한 중요한 요소입니다. 강철(STELL)은 내구성이 강하고 값이 저렴하여 가장 일반적인 재료이지만, 특정 응용 분야에서는 세라믹이나 SUS와 같은 대체 재질이 사용됩니다.

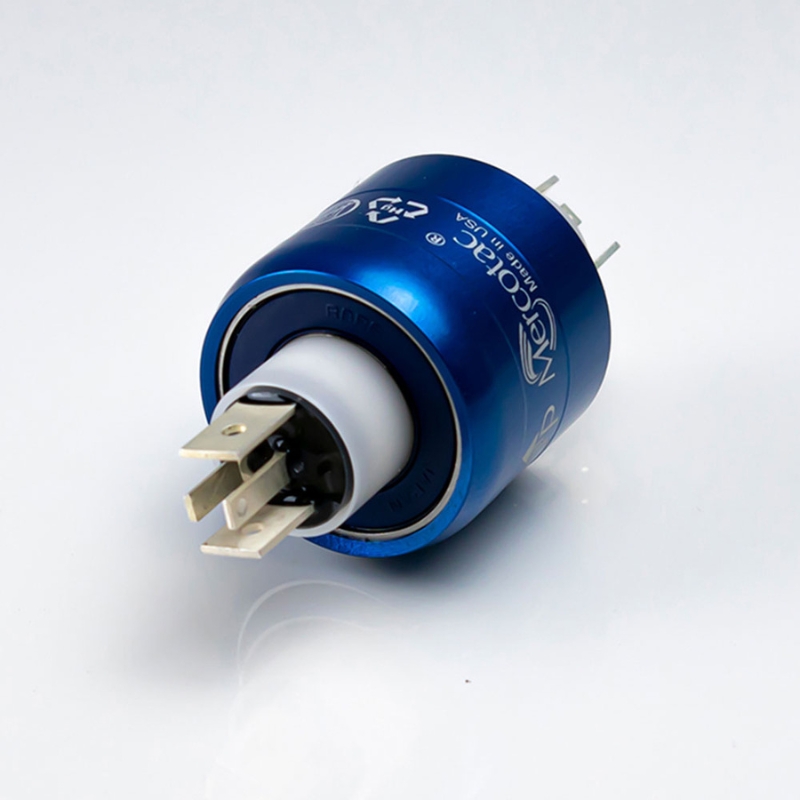

볼 베어링이 적용된 슬립링

위의 슬립링 또한 볼 베어링이 적용되는 어플리케이션 중 하나로 기본적으론 STEEL타입의 볼베어링을 사용하고 있습니다만, 용도에 따라 내환경성이 뛰어난 SUS 재질의 볼 베어링을 선택하여 사용 가능합니다.

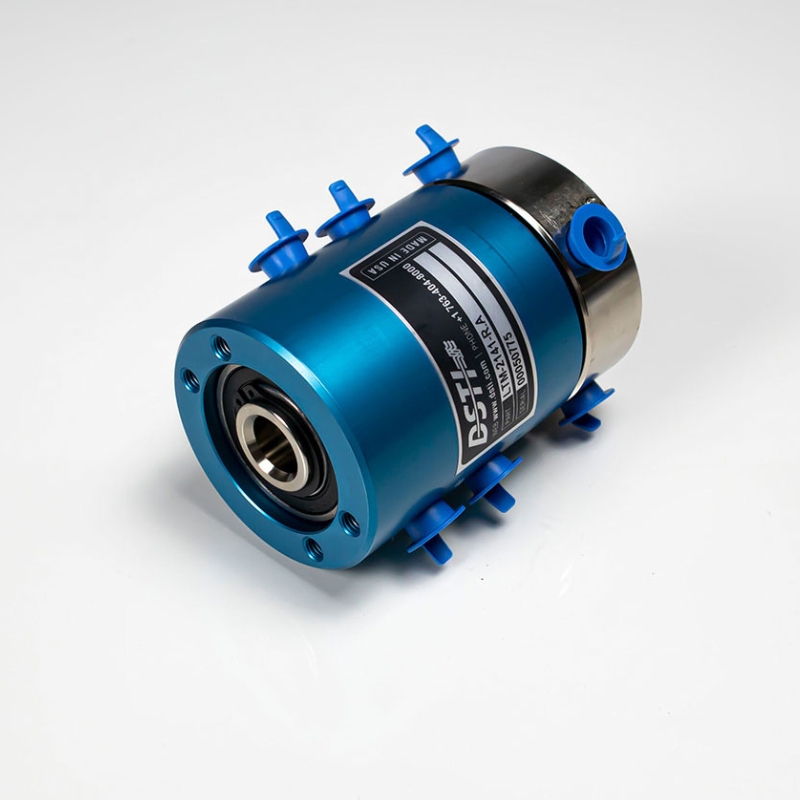

볼베어링을 사용하는 로타리조인트

로타리조인트 또한 마찬가지 입니다. 기본적으로 아래와 같이 양쪽에 각 베어링이 적용되는 회전형 부품으로 볼 베어링을 사용하고 있습니다.

볼베어링의 기술은 지속적으로 발전하고 있습니다. 최근의 경향은 더 가볍고, 내마모성이 뛰어나며, 고속에서도 효율적으로 작동하는 볼베어링을 개발하는 것입니다. 세라믹 볼베어링은 전통적인 강철 볼베어링에 비해 가볍고, 더 높은 속도에서 안정적인 성능을 발휘합니다. 이러한 혁신은 특히 고속 회전이 필요한 응용 분야에서 중요한 변화를 가져왔습니다.

볼베어링의 제조 과정도 중요합니다. 정밀한 제조 과정은 볼베어링의 성능과 수명에 직접적인 영향을 미칩니다. 최신 제조 기술은 더 높은 정밀도와 일관성을 달성할 수 있게 해, 볼베어링의 품질을 향상시킵니다. 이는 특히 고부하나 고속 응용 분야에서 중요한 요소입니다. 뿐만 아니라 업체에 따라서는 탄소 저감을 위한 카본 뉴트럴 정책에 매우 진심인 기업들도 있습니다. 스웨덴의 볼베어링 전문 메이커인 SKF도 대표적인 카본 뉴트럴 메이커 중 하나입니다.



산업의 발전과 함께 볼베어링의 역할과 중요성은 계속해서 증가하고 있습니다. 볼베어링은 기계와 장비의 원활한 운영을 보장하며, 혁신적인 기술을 통해 새로운 가능성을 열어가고 있습니다. 올바른 볼베어링을 선택하는 것은 기계의 성능과 수명에 결정적인 영향을 미치며, 따라서 볼베어링에 대한 전문적인 지식은 매우 중요합니다.

이 지식은 단순히 기술적 세부사항을 넘어섭니다. 볼베어링은 기계적 성능을 최적화하고, 장비의 신뢰성을 높이며, 전체적인 운영 비용을 절감하는 데 기여합니다. 특히 혁신적인 설계와 재료 사용은 볼베어링을 더욱 효율적이고 지속 가능한 솔루션으로 만들어, 산업 전반에 긍정적인 영향을 미칩니다. 따라서, 볼베어링에 대한 깊은 이해는 효율적이고 지속 가능한 산업 환경을 조성하는 데 필수적입니다.

볼베어링의 세계는 기술의 발전과 함께 지속적으로 변화하고 있습니다. 앞으로도 이 분야의 혁신은 새로운 재료, 설계 및 제조 기술을 통해 지속될 것이며, 이는 산업의 여러 분야에 걸쳐 효율성과 지속 가능성을 높이는 데 중요한 역할을 할 것입니다. 볼베어링에 대한 지속적인 연구와 개발은 더욱 뛰어난 성능과 더 긴 수명을 보장할 것이며, 이는 전체 산업 생태계에 긍정적인 영향을 미칠 것입니다.

결론적으로, 볼베어링은 단순한 구성품이 아닌, 산업 발전의 핵심 동력입니다. 올바른 볼베어링의 선택과 사용은 기계와 시스템의 효율성을 극대화하고, 장기적으로는 산업의 지속 가능한 발전에 기여합니다. 볼베어링의 세계는 복잡하고 다양하지만, 이를 이해하고 적절히 활용하는 것은 모든 산업 분야에서 중요한 경쟁력이 됩니다. 따라서, 볼베어링에 대한 깊은 지식과 이해는 미래 산업을 선도하는 데 필수적인 열쇠가 될 것입니다.
